포토샵에서의 벡터 그래픽 요소인 패스 알아 보기

보통 벡터 그래픽은 이미지를 축소하거나 확대해도 깨짐 현상이 발생하지 않고 선명도를 유지하는 그래픽 포맷을 말합니다. 일러스트레이터에서 주로 쓰이나 포토샵에서도 펜 도구, 셰이프 도구, 문자 도구는 벡터 방식으로 구현되는 요소입니다.



1. 직선 패스 그리기

펜툴을 이용해 한 점을 클릭한 다음 임의의 다른 점을 클릭하면 두 점이 이어지면서 직선이 완성됩니다. 이때 Shift 키를 누른 상태에서 임의 점을 클릭하면 45도와 직각으로만 직선이 그려지게 됩니다.

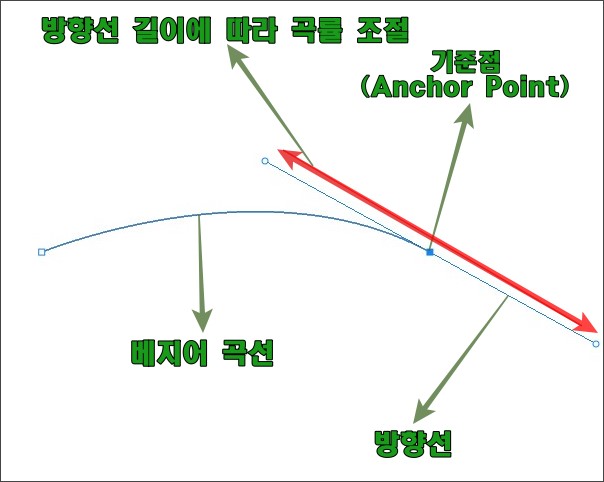

2. 곡선 패스 그리기

펜툴을 이용해 한 점을 클릭한 다음 임의의 다른 점을 클릭하고 마우스에서 손을 떼지 않습니다. 그런 다음 방향 지시선을 보면서 다른 방향으로 드래그하면 곡선이 만들어 집니다. Delete 키를 누르면 기준점 내부에 색이 채워진 기준점인 이전 기준점이 하나씩 삭제됩니다. 색이 채워지지 않은 기준점은 Delete 키를 눌러도 제거되지 않는 기준점입니다.



Alt 키를 누른 상태에서 기준점을 클릭하면 방향선을 제거할 수 있습니다. 이 기능은 방향선 없는 곡선 패스 그리기에 이용됩니다. 방향선을 제거한 다음 앵커 포인트를 클릭한 채 당기면 방향선이 새로 만들어집니다. 이제 알트키를 때고 다른 임의의 포인트를 클릭하면 새로운 방향선이 반영되게 됩니다.



3. 열린 패스와 닫힌 패스

시작점과 끝점이 끊어진 패스를 열린 패스, 이어진 패스를 닫힌 패스라고 합니다. 대부분의 작업용 패스는 닫힌 패스이며, 선을 그릴때만 열린 패스가 사용됩니다.



4. 패스 도구 설명

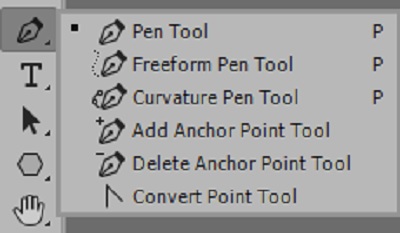

패스 도구인 펜툴은 좌측의 도구막대에서 우클릭하면 아래의 이미지와 같은 구성으로 되어 있습니다.



플러스와 마이너스 표시가 있는 펜들은 앵커 포인트를 추가하거나 제거하는 데 쓰이는 툴입니다. Convert Point Tool(기준점 변환 도구)은 패스 기준점의 속성을 바꿔줍니다. 곡선 패스를 직선 패스로 바꾸거나, 직선 패스를 곡선 패스로 바꿉니다.

자유 형태 펜 도구(Freeform Pen Tool)는 마치 브러시처럼 드래그한 형태대로 패스를 생성합니다. 단, 이때 손을 떼면 안 되며 그려진 대로 적당한 지점마다 기준점이 생성되게 됩니다.

문자 도구 바로 아래에 있는 검은색 커서는 Path Selection Tool(패스 선택 도구)은 패스의 전체 기준점을 선택하게 해줍니다. 하얀색 커서인 Direct Selection Tool은 직접 선택 도구로서 패스의 베지어 곡선과 기준점을 각각 선택할 수 있습니다.
